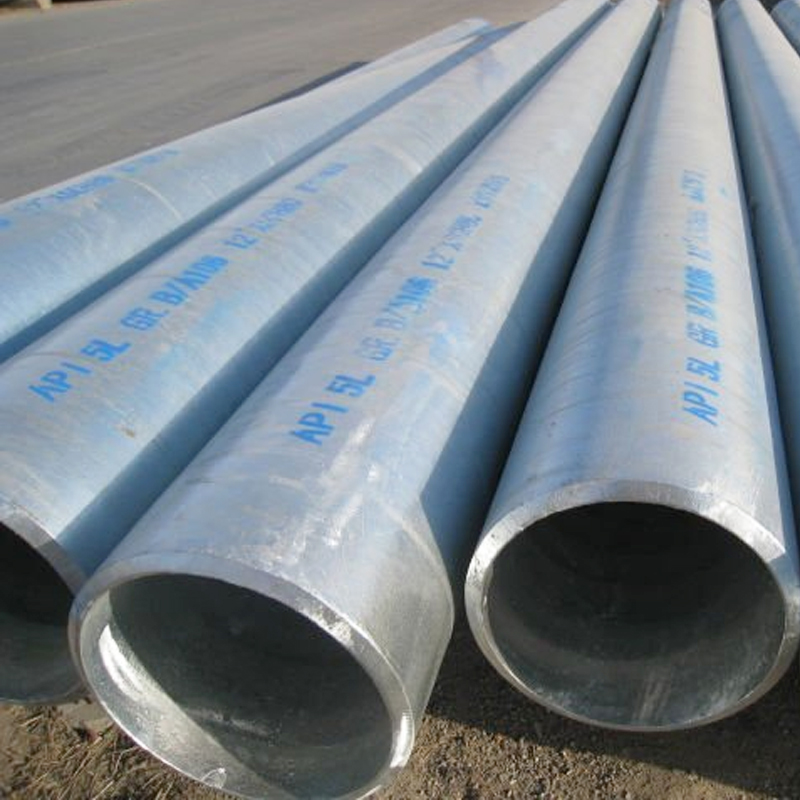

아연 도금 강관이란?
아연도금강관은 다음과 같은 종류입니다.강관부식 방지를 위해 아연 보호막이 코팅된 강관입니다. 아연 도금 공정은 용융 아연 용액에 강관을 담그거나 전기 도금을 통해 표면에 얇은 아연 층을 입히는 과정입니다. 이 아연 코팅은 강관과 주변 환경 사이의 장벽 역할을 하여 강관을 녹과 부식으로부터 보호합니다.
유형:아연도금용접강관, 아연도금무이음강관
재료: 탄소강
연결 유형: 나사산
크기 범위: 1/8″-36″
일정: sch40, sch80, sch120, sch160, XH, XXH
아연 도금관의 길이
– 직경 4 – 16 mm 6000 + 100 mm
– 직경 18 – 42 mm 6000 + 50 mm
아연 도금 튜브의 허용 오차
– 외부 직경의 허용 오차:
– 직경 4~30mm ±0.08mm
– 직경 35~38mm ±0.15mm
– 직경 최대 42mm ±0.20mm
– 내부 직경 허용 오차는 EN 10305-4에 따릅니다.
– 벽 두께 허용 오차 ± 10%
A53 파이프 재료 및 제조
무계목 강관 및 용접 강관 제작에 사용되는 강재는 평로, 전기로, 순산소 또는 이러한 공정을 조합하여 생산해야 합니다. 전기 저항 용접 A53 등급 B 강관의 모든 용접 이음매는 용접 후 최소 540°C(1,000°F)의 열처리를 통해 템퍼링되지 않은 마르텐사이트를 제거해야 합니다.
아연 도금 A53 파이프
아연도금 주문 시, A53 심리스 파이프는 내외부 모두 용융도금 공정을 통해 도금해야 합니다. 아연도금에 사용되는 아연은 B6 규격을 준수해야 합니다. 이 도금의 무게는 1.8oz./ft²(0.55kg/m²) 이상이어야 합니다. 도금 중량 시험을 위한 시험편은 약 4인치 길이로 절단됩니다.
벽 두께의 허용 가능한 변화
A53 강관의 길이에 있는 모든 지점의 최소 벽 두께는 지정된 벽 두께보다 12.5% 이상 얇아서는 안 됩니다.
외부 직경의 허용 가능한 변화
ASTM A53 강관 NPS 1-1/2 이하인 경우, 외경은 규정 직경보다 1/64인치 초과, 1/32인치 미만을 초과해서는 안 됩니다. A53 강관 NPS 2 이상인 경우, 외경은 규정 직경보다 1% 초과, 1% 미만을 초과해서는 안 됩니다.
ASTM A53 파이프의 정수압 시험
일반 단관, 나사산, 커플링 A53 강관에는 별도의 정수압 검사 시험 압력이 지정되어 있습니다. NPS 3 이하의 최소 정수압 시험 압력은 2,500psi이고, NPS 3 이상의 최소 시험 압력은 2,800psi입니다. 모든 크기에서 최소 5초 동안 압력을 유지해야 합니다.
ASTM A53 파이프의 기계적 테스트
NPS 8 이상의 전기저항 용접 ASTM A53 강관은 횡방향 시험을 받아야 합니다. STD 및 XS-NPS 2 이하, XXS-NPS 1-1/4 이하에는 송입 시험(냉간)이 필요합니다. NPS 2 이상 STD 및 XS-A53 강관에는 편평 시험이 필요하며, XXS 강관에는 편평 시험이 필요하지 않습니다.
| 크기 | OD | 1/8인치 -24인치(5.15mm-714mm) |
| 벽 두께 | 0.4mm-26mmSCH20, SCH40, STD, XS, SCH80, SCH160, XXS | |
| 길이 | 12m 미만 | |
| 강철 소재 | Q195 → SS330,ST37,ST42Q235 → SS400,S235JR Q345 → S355JR,SS500,ST52 | |
| 기준 | ASTM A53, BS1387-1985 | |
| 아연 무게 | 120g,270g,400g,500g,550g20μm,40μm,60μm,70μm,80μm | |
| 용법 | 1) 저압 액체, 물, 가스, 오일, 라인 파이프 2) 건설 3)울타리, 문 파이프 | |
| 끝 | 1) 일반 2) 베벨 3) 커플링 또는 캡이 있는 나사산 4) 챔퍼 5) 그루브 6) 나사 | |
| 엔드 프로텍터 | 1) 플라스틱 파이프 캡 2) 철 보호대 | |
| 표면 처리 | 1) Bared2) Black Painted (바니시 코팅) 3) 아연 도금 4) 오일 5) PE, 3PE, FBE, 내식성 코팅, 부식 방지 코팅. | |
| 기술 | 전자 저항 용접(ERW) 전자 융합 용접(EFW) 이중 잠수 아크 용접(DSAW) | |
| 용접선 유형 | 세로 | |
| 단면 모양 | 둥근 | |
| 점검 | 유압 테스트, 와전류 테스트, 적외선 테스트 | |
| 패키지 | 1) 묶음, 2) 가방 | |
| 배달 | 1) 컨테이너 2) 벌크선 | |
| 선적항 | 중국 텐진 신강항 | |
| 배달 날짜 | 각 주문의 수량 및 사양에 따라 | |
| 지불 | L/CT/T | |
| 기타 | 나사와 플랜지 형태의 피팅도 공급 가능합니다. | |
ASTM A53의 화학적 요구 사항
| 탄소 | 망간 | 인 | 황 | 구리 | 니켈 | 크롬 | 몰리브덴 | 바나듐 | |
| 구성, 최대 % | |||||||||
| S형(이음매 없는 파이프) 및 E형(전기 저항 용접) | |||||||||
| A등급 | 0.25 | 0.95 | 0.05 | 0.045 | 0.4 | 0.4 | 0.4 | 0.15 | 0.08 |
| B등급 | 0.3 | 1.2 | 0.05 | 0.045 | 0.4 | 0.4 | 0.4 | 0.15 | 0.08 |
| F형(용광로용접관) | |||||||||
| A등급 | 0.3 | 1.2 | 0.05 | 0.045 | 0.4 | 0.4 | 0.4 | 0.15 | 0.08 |
아연 도금 강관의 적용:
1) 물 분배: 아연 도금 파이프는 역사적으로 물 공급 시스템에 널리 사용되는 선택이었습니다.
2) 배관: 아연 도금 강관은 오래된 건물의 배관 시스템에 일반적으로 사용되었습니다.
3) 가스관: 아연 도금 강관은 때때로 천연가스 분배에 사용됩니다.
4) 전기 배선용 도관: 아연 도금 강관은 전기 배선용 도관 역할을 할 수 있으며 일부 전기 설비에 사용됩니다.
베스타르중국 최고의 강관 제품 서비스 제공업체이자 수출업체입니다. 30년간 풍부한 경험과 강력한 경쟁력을 바탕으로 강관 업계에 종사해 왔습니다. 고품질 아연도금 강관을 공급하고 있으니, 견적 문의는 언제든지 연락 주시기 바랍니다.
게시 시간: 2023년 10월 31일
