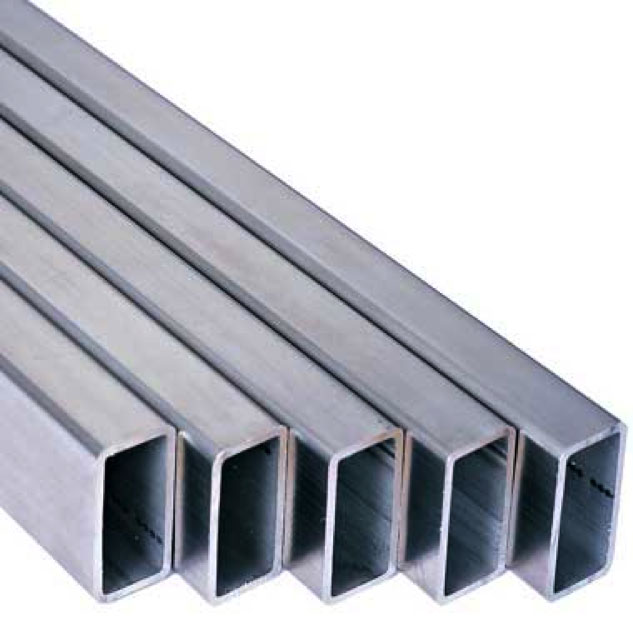

Ang parihabang tubo ay tumutukoy sa isang guwang, mahaba, at karaniwang tuwid na istruktura na may parihabang cross-section. Ito ay katulad ng isang parihabang prisma ngunit may mga bukas na dulo. Ang mga parihabang tubo ay karaniwang ginagamit sa konstruksyon, inhenyeriya, at iba't ibang aplikasyon kung saan kinakailangan ang suporta sa istruktura, lakas, at tibay.
Maikling paglalarawan ng hugis-parihaba na tubo:
| Pangalan ng produkto | Parihabang Tubo |
| Lapad (mm) | 10mm*20mm ~ 400mm*600mm |
| Kapal ng Pader (mm) | 0.5mm ~ 20mm |
| Haba (mm) | 0.1mtr ~ 18mtr |
| Pamantayan | ASTM A500, ASTM A53, EN 10210, EN 10219, JIS G 3466, BS 1387, BS 6323 |
| Materyal | 20#, A53B, A106B, API 5L ST37.0,ST35.8,St37.2,St35.4/8,St42,St45,St52,St52.4 STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49 |
| Ibabaw | Itim na pagpipinta, barnis na pintura, langis na panlaban sa kalawang, mainit na yero, malamig na yero, 3PE |
| Mga Sertipiko | API5L ISO 9001:2008 TUV SGS BV atbp |
| Pagbabalot | Maluwag na pakete, Naka-package nang bundle (3Ton Max), naka-bundle na tubo na may dalawang sling sa magkabilang dulo para sa madaling pagkarga at pagdiskarga, May takip na plastik sa dulo o ayon sa kinakailangan |
| Aplikasyon | 1. Tubo ng likido 2. Planta ng Kuryente 3. Tubo ng istruktura 4. Mataas at mababang presyon na tubo ng boiler 5. Walang tahi na tubo/tube para sa pagbibitak ng petrolyo 6. Tubo ng tubo 7. Mga tubo ng plantsa, parmasyutiko at barko, gusali, atbp. |
Espesipikasyon ng parihabang tubo:
| Sukat (mm) | Kapal ng Pader (mm) | Sukat (mm) | Kapal ng Pader (mm) |
| 20*20 | 1.2 | 70*70 60*80 100*40 | 1.8 |
| 1.3 | 2 | ||
| 1.4-1.5 | 2.2 | ||
| 1.7 | 2.3 | ||
| 1.8 | 2.5-4.0 | ||
| 2 | 4.5-5.0 | ||
| 2.2 | 5.5-5.75 | ||
| 2.3 | 75*75 60*90 100*50 | 1.8 | |
| 2.5-2.75 | 2 | ||
| 25*25 20*30 | 1.2 | 2.2 | |
| 1.3 | 2.3 | ||
| 1.5 | 2.5-4.0 | ||
| 1.7 | 4.5-5.0 | ||
| 1.8 | 5.5-5.75 | ||
| 2 | 80*80 100*60 100*80 120*60 | 2 | |
| 2.3-2.3 | 2.2 | ||
| 2.5-3.0 | 2.3 | ||
| 30*30 30*40 25*40 20*40 | 1 | 2.5-4.0 | |
| 1.2 | 4.5-5.0 | ||
| 1.3 | 5.5-5.75 | ||
| 1.5 | 7.5-7.75 | ||
| 1.7 | 100*100 120*80 | 2 | |
| 1.8 | 2.2 | ||
| 2 | 2.3 | ||
| 2.2 | 2.5-5.0 | ||
| 2.3 | 5.5-5.75 | ||
| 2.5*2.75 | 7.5-7.75 | ||
| 3 | 120*120 140*80 150*100 160*80 | 2.5 | |
| 40*40 30*50 25*50 | 1.2 | 2.75 | |
| 1.3 | 3 | ||
| 1.4-1.5 | 3.25-5.0 | ||
| 1.7 | 5.5-7.0 | ||
| 1.8 | 7.5-7.75 | ||
| 2 | 140*140 150*150 200*100 | 3.5-4.0 | |
| 2.2-2.3 | 4.5-5.0 | ||
| 2.5-4.0 | 5.25-7.0 | ||
| 50*50 60*40 30*60 40*50 | 1.5 | 7.5-7.75 | |
| 1.7 | 160*160 180*180
| 3 | |
| 1.8 | 3.5 | ||
| 2 | 3.75 | ||
| 2.2 | 4.0-5.0 | ||
| 2.3 | 5.25-5.75 | ||
| 2.5*-4.0 | 7.5-7.75 | ||
| 4.25-5.0 | 60*60 40*80 75*75 50*70 50*80 | 2.3 | |
| 60*60 40*80 75*45 50*70 50*80 | 1.5 | 2.5-4.0 | |
| 1.7 | 4.25-5.0 | ||
| 1.8 | 5.5-5.75 | ||
| 2 | / | ||
| 2.2-2.3 | / |
Karaniwang Radius ng Sulok (Mga Sukat ng Istruktura:)
Max. 3 x Nominal na Kapal ng Pader
| Mga Sukat ng Mekanikal | Mga Sukat ng Istruktura | ||
| Pinakamalaking Nominal na Panlabas na Dimensyon | Pagpaparaya sa Labas sa Lahat ng Panig sa mga Sulok | Pinakamalaking Nominal na Panlabas na Dimensyon | Pagpaparaya sa Labas sa Lahat ng Panig sa mga Sulok |
| 3/16 hanggang 5/8 | ± 0.004 | 2 1/2 pababa | ± 0.020 |
| mahigit 5/8 hanggang 1 1/8 | ± 0.005 | mahigit 2 1/2 hanggang 3 1/2 | ± 0.020 |
| mahigit 1 1/8 hanggang 1 1/2 | ± 0.006 | mahigit 3 1/2 hanggang 5 1/2 | ± 0.030 |
| mahigit 1 1/2 hanggang 2 | ± 0.008 | mahigit 5 1/2 | ± 1% |
| mahigit 2 hanggang 3 | ± 0.010 | ||
| mahigit 3 hanggang 4 | ± 0.020 | ||
| mahigit 4 hanggang 6 | ± 0.020 | ||
| mahigit 6 hanggang 8 | ± 0.025 | ||
Katuwid
Mga Sukat na Mekanikal: Max. 1/16″ sa 3 talampakan
Mga Sukat ng Istruktura: Max. 1/8″ x Bilang ng mga talampakan ng kabuuang haba na hinati sa 5
Kapal ng Pader
Mga Sukat ng Mekanikal at Istruktura: ± 10% ng Nominal na Kapal ng Pader
Kwadrado ng mga Gilid
Mga Sukat na Mekanikal: Max: ± b = cx 0.006″
b = Tolerance para sa out-of-square
c = Pinakamalaking panlabas na dimensyon sa mga patag
Mga Sukat ng Istruktura: Ang mga katabing gilid ay maaaring lumihis mula 90 ° ng ± 2 °
Pinakamataas na Pag-ikot (Mga Sukat na Mekanikal at Istruktural)
| Pinakamalaking Dimensyon, pulgada | Pinakamataas na Twist*, pulgada |
| mahigit 1/2 hanggang 1 1/2 | 0.050 |
| mahigit 1 1/2 hanggang 2 1/2 | 0.062 |
| mahigit 2 1/2 hanggang 4 | 0.075 |
| mahigit 4 hanggang 6 | 0.087 |
| mahigit 4 hanggang 8 | 0.100 |
Konbektibidad at Luklukan (Mga Sukat na Mekanikal at Istruktural)
| Pinakamalaking Nominal na OD, Pulgada | Toleransa ± Pulgada |
| 2 1/2 pababa | ± 0.010 |
| mahigit 2 1/2 hanggang 4 | ± 0.015 |
| mahigit 4 hanggang 8 | ± 0.025 |
Mga Kinakailangan sa Istruktural na Tubong A 500
| Mga Grado | Kemikal | Pisikal | ||||||
| C Pinakamataas na % | Mn Max. % | Pinakamataas na P% | Pinakamataas na porsyento (S) | Pinakamataas na Cu. % | Lakas ng tensyon, min. psi | Lakas ng ani, min. psi | Pagpahaba sa 2 pulgada. | |
| B | 0.26 | / | 0.04 | 0.05 | 0.20 | 58,000 | 46,000 | 23 |
| C | 0.23 | 1.35 | 0.04 | 0.05 | 0.20 | 62,000 | 50,000 | 21
|
