Фланец
Введение
Фланец — важная деталь для соединения двух стальных труб, которые можно сварить напрямую, но без сварки соединение затруднительно. Если в месте соединения возникают проблемы, их сложно отремонтировать. Аналогичная проблема возникает и при соединении труб и клапанов. Фланец обычно используется для соединения труб или клапанов, поэтому он легко решает вышеуказанные проблемы. Фланцевое соединение обычно состоит из двух частей: прокладки и нескольких болтов и гаек для соединения.

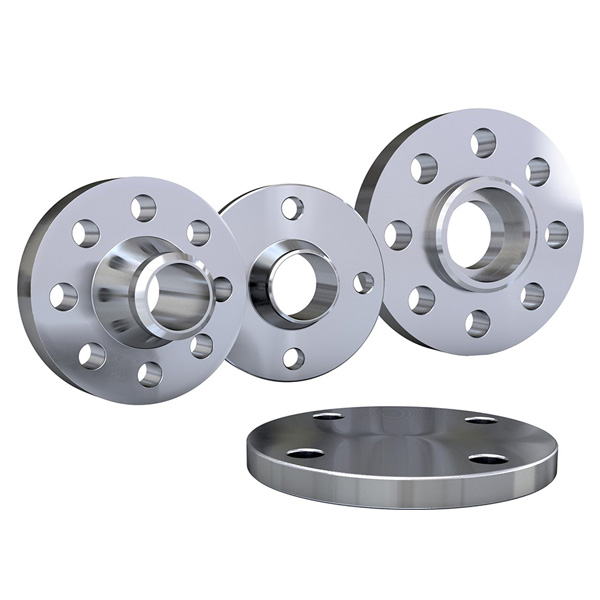

Детали фланца
| Название продукта | Фланец – приварной, накладной, для расточки под сварку, резьбовой, глухой, накладной, переходной, с отверстием |
| Тип | Углеродистая сталь / Легированная сталь / Нержавеющая сталь |
| Диапазон | 1/2”~48” |
| Оценка | A105 A182 F1 F11 F12 F22 F5 F9 A350 LF2 LF3 A182 F304 F316 F321 F347 |
| Стандарт | ANSI/ASME B16.5, B 16.47 серии A и B, B16.48, BS4504, BS 10, EN-1092, DIN и др. |
| Классовое/давление | 150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 и т. д. |
Фланец с приварной горловиной
Фланец с приварной горловиной обычно имеет два типа конструкции: фланец с высоким ступичным выступом и фланец с коническим ступичным выступом. Первый является стандартным типом и используется для соединения трубопроводов. Горловина фланца с приварной горловиной может быть непосредственно приварена к концу трубы. Фланец с приварной горловиной обладает преимуществами удобства монтажа, высокой прочности и хороших герметизирующих свойств. Он также широко используется в трубопроводах различного давления.
Накладной фланец
Накладной фланец также упрощенно называют SO-фланцем. Он используется путем вставки трубы во внутреннее отверстие фланца. Поскольку внутренний диаметр фланца немного больше внешнего диаметра трубы, детали могут быть соединены нахлесточной сваркой сверху и снизу фланца. Накладные стальные трубные фланцы обычно имеют выступающую (RF) или плоскую (FF) поверхность, а также доступны в вариантах TG и MFM. Накладные трубные фланцы подходят для трубопроводов низкого давления, при обычных температурах и в нормальных условиях эксплуатации. Они просты в установке и имеют низкую стоимость/цену, поэтому широко используются в различных отраслях промышленности.
Фланец для сварки встык
Фланец с приваркой встык похож на накладной фланец, но отличается тем, что одна сторона фланца приваривается к стальной трубе, а другая соединяется шпильками. Обычно фланцы с приваркой встык используются для труб малого диаметра.
Резьбовой фланец
Резьбовой фланец — это фланец с резьбой на внутренней поверхности, используемый для соединения резьбовых труб. Преимуществом этого типа соединения является отсутствие сварки, что делает его очень удобным в установке и ремонте. Резьбовой фланец может быть изготовлен из легированной стали, которая обладает более высокой прочностью, но имеет плохие сварочные свойства. С другой стороны, его нельзя использовать в экстремальных условиях, например, при температуре выше 260 ℃ или ниже -45 ℃, во избежание утечек.
Глухой фланец
Глухой фланец представляет собой сплошной диск без отверстия посередине, имеющий только монтажные отверстия (для соединения), которые служат для перекрытия трубопроводов и остановки потока.
Фланец с накладным соединением
Фланец с накладным соединением крепится к торцу трубы с помощью стального кольца и фланца. Фланец может перемещаться на конце трубы. Стальное кольцо или фланец представляют собой уплотнительную поверхность, а фланец прижимает их друг к другу. Благодаря стальному кольцу или фланцевому блоку, фланец с накладным соединением не контактирует с жидкостью. Поэтому он применяется в коррозионностойких трубопроводах.
Переходной фланец
Переходной фланец используется для уменьшения диаметра трубы. Переходное фланцевое соединение состоит из переходного и стандартного фланцев и функционирует как переходной фитинг. Больший конец переходного фланца, контактирующий со стандартным фланцем, называется «размером, на который производится уменьшение»; меньший конец переходного фланца, который будет приварен к трубе, называется «размером, на который производится уменьшение». Поток должен двигаться от меньшего диаметра к большему. Если направление потока изменить на противоположное, может возникнуть сильная турбулентность.
Фланец с отверстием
Диафрагменный фланец используется для измерения расхода продукта в трубопроводной системе. При установке диафрагменного фланца создается ограничение потока, приводящее к перепаду давления, что используется для измерения расхода жидкостей, пара или газов. Диафрагменный фланец представляет собой тонкую пластину с центральным отверстием, размер которого определяется требуемым расходом.
