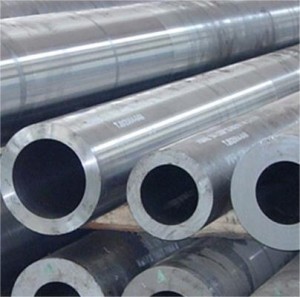

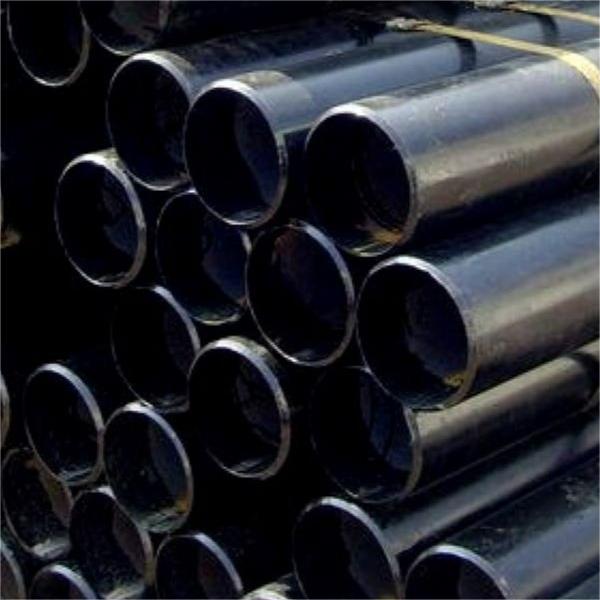

أنابيب فولاذية مسبوكة بدون لحام
تفاصيل الأنابيب الفولاذية السبائكية غير الملحومة
ما هو الأنبوب الفولاذي الملحوم بالسبائك؟
هناك نوعان من أنابيب الفولاذ السبائكي: أنابيب الفولاذ السبائكي العالي وأنابيب الفولاذ السبائكي المنخفض. تُصنع أنابيب الفولاذ السبائكي المنخفض من أنابيب بنسبة سبائك أقل من 5%. تتراوح نسبة سبائك الفولاذ السبائكي العالي بين 5% و50% تقريبًا. في أنابيب الفولاذ السبائكي، تزداد شعبية أنابيب الفولاذ السبائكي الملحومة. تتميز هذه الأنابيب بتحمل ضغط تشغيل أعلى من أنابيب الفولاذ الأخرى. تُستخدم أنابيب الفولاذ السبائكي الملحومة في التطبيقات التي تتطلب مقاومة متوسطة للتآكل، بالإضافة إلى متانة عالية وتكلفة منخفضة. تُستخدم أنابيب غلايات الفولاذ السبائكي عالية الحرارة عادةً في التطبيقات التي تصل فيها درجة الحرارة المحيطة إلى 500 درجة مئوية.
التركيب الكيميائي لأنابيب الفولاذ السبائكي غير الملحومة
| C | Mn | P | S | Si | Cr | Mo | V | Nb | B | N | Al | W |
| 0.04-1 | 0.1-0.6 | ≤0.03 | ≤0.01 | 0.5 | 1.9-2.6 | 0.05-0.3 | 0.2-0.3 | 0.02-0.08 | 0.0005-0.006 | ≤0.03 | ≤0.03 | 1.45-1.75 |
الخواص الميكانيكية لأنابيب الفولاذ السبائكي غير الملحومة
| الخواص الميكانيكية لأنابيب الفولاذ السبائكي غير الملحومة | ||
| قوة الشد (ميجا باسكال) | قوة الخضوع (ميجا باسكال) | الاستطالة (%) |
| ≥510 | ≥400 | ≥20 |
الدرجات المكافئة لأنابيب الفولاذ السبائكي غير الملحومة ASTM A335M
| اسم | حِدّة | مواصفة | |
| سبيكة 4130 | N | MILT6736، AMS6360، AMS6371 | |
| سبيكة 4140 | ن، أ، ت | AMS6381 | |
| سبيكة 15CDV6 | T1080، T980 | AIR9160C، 1.7734.5، 1.7734.6 | |
| المواد والأنواع | الكود القياسي | تشمل الدرجات |
| غلاية من الفولاذ السبائكي بدون لحامات، مسخن فائق، أنابيب مبادل حراري معتمدة من IBR | ASTM A213/ ASME SA 213 | T1، T2، T5، T9، T22، T23، T91، T92 |
| أنبوب فولاذي سبائكي عالي الحرارة بدون لحامات (فريتي) | ASTM A335/ ASME SA 335 | ص1، ص5، ص9، ص11، ص12، ص17، ص22، ص91، ص92 |
| أنابيب ميكانيكية بدون لحامات من الفولاذ الكربوني والسبائكي | ASTM A519/ ASME SA 519 | 4130، 4130X، 4140 |
| أنبوب فولاذي سبائكي عالي الحرارة بدون لحامات (فريتي) | EN10216-2 | 13CrMo4-5 10CrMo9-10 X10CrMoVNb9-1 15NiCuMoNb5-6-4 |
مواصفات المنتج وحجم أنبوب الفولاذ السبائكي ASTM A335 بدون لحام
المواصفات المتوفرة
| ASTM / ASME | |||
| اسم المنتج | المعيار التنفيذي | البعد (مم) | رمز الفولاذ / درجة الفولاذ |
| أنابيب الغلايات والمسخنات الفائقة والمبادلات الحرارية المصنوعة من سبائك الفولاذ الفريتية والأوستنتي بدون لحامات | ASTM A213 | Ø10.3~426 × الوزن 1.0~36 | ت5، ت9، ت11، ت12، ت22، ت91 |
| أنابيب فولاذية سبيكة فريتية سلسة للاستخدام في درجات الحرارة العالية | ASTM A335 | Ø1/4"~42" x WT2~120mm | P5، P9، P11، P12، P22، P91، P92 |
| الفولاذ الكربوني والسبيكي غير الملحوم للأنابيب الميكانيكية | ASTM A519 | Ø16"~42" x WT10~100mm | 4130، 4130X، 4140 |
| EN | |||
| اسم المنتج | المعيار التنفيذي | البعد (مم) | رمز الفولاذ / درجة الفولاذ |
| أنابيب فولاذية سبيكة فريتية سلسة للاستخدام في درجات الحرارة العالية | EN10216-2 | Ø8"~42" x WT15~100 | 13CrMo4-5، 1-CrMo9-10، X10CrMoVNb9-1، 15NiCuMoNb5-6-4 |
جدول مقاسات الأنابيب الفولاذية السبائكية غير الملحومة
| سبائك مدرفلة على الساخن أنابيب فولاذية غير ملحومة | القطر الخارجي (مم) | التسامح (مم) |
| OD ≤101.6 | +0.4/-0.8 | |
| 101.6 ＜OD ≤ 190.5 | +0.4/-1.2 | |
| 190.5 ＜OD ≤ 228.6 | +0.4/-1.6 | |
| سبائك مسحوبة على البارد أنابيب فولاذية غير ملحومة | OD <25.4 | ±0.10 |
| 25.4 ≤OD ≤38.1 | ±0.15 | |
| 38.1＜OD＜50.8 | ±0.20 | |
| 50.8 ≤OD ＜63.5 | ±0.25 | |
| 63.5 ≤ OD ＜ 76.2 | ±0.30 | |
| 76.2 ≤OD ≤101.6 | ±0.38 | |
| 101.6 ＜OD ≤ 190.5 | +0.38/-0.64 | |
| 190.5 ＜OD ≤ 228.6 | +0.38/-1.14 | |
| سبائك الفولاذ NPS أنبوب بدون لحام | 1/8≤OD≤1-1/2 | ±0.40 |
| 1-1/2 ＜OD ≤ 4 | ±0.79 | |
| 4＜OD≤8 | +1.59/-0.79 | |
| 8＜OD≤12 | +2.38/-0.79 | |
| OD>12 | ±1% |
تطبيق أنابيب الفولاذ السبائكي غير الملحومة
أنابيب الفولاذ السبائكي الملحومة مثالية للتطبيقات الكيميائية والبتروكيماوية وغيرها من تطبيقات الطاقة. تتميز بمقاومة عالية للتآكل، ويمكن استخدامها في مجموعة واسعة من القطاعات الصناعية.
- شركات حفر النفط البحرية
- توليد الطاقة
- البتروكيماويات
- معالجة الغاز
- المواد الكيميائية المتخصصة
- المستحضرات الصيدلانية
- المعدات الصيدلانية
- المعدات الكيميائية
- معدات مياه البحر
- المبادلات الحرارية
- المكثفات
- صناعة اللب والورق
- الصناعات الكيميائية
- الصناعات البتروكيماوية
- التطبيقات المتعلقة بالطاقة
