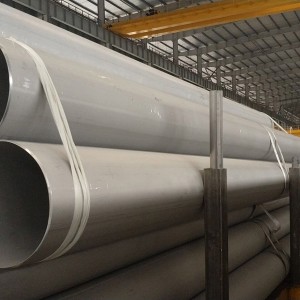

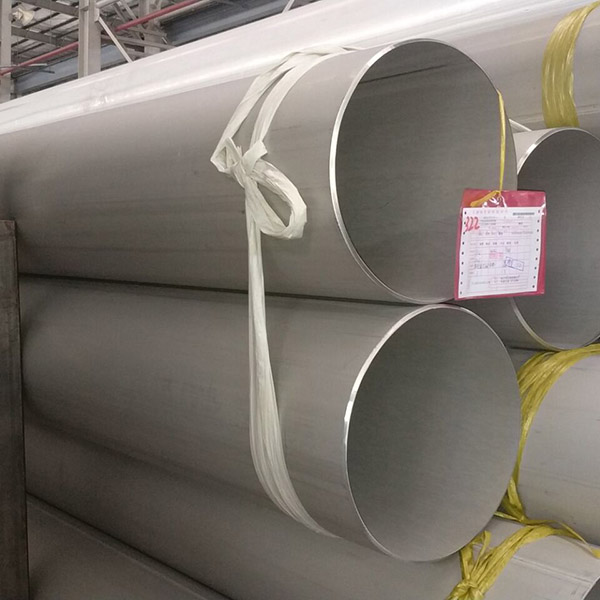

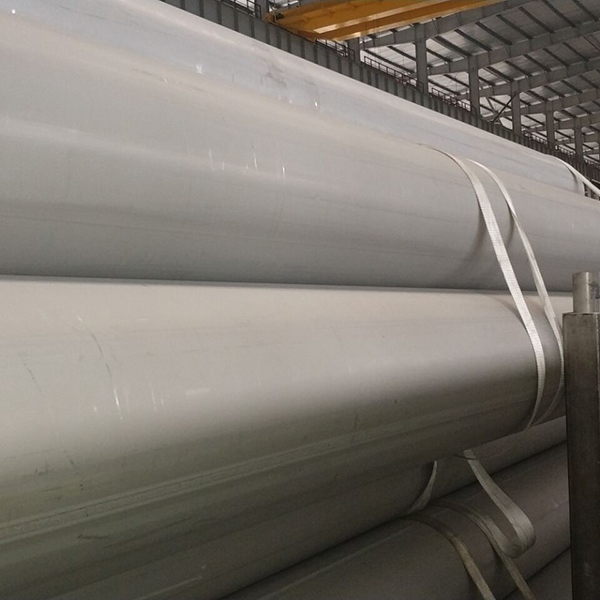

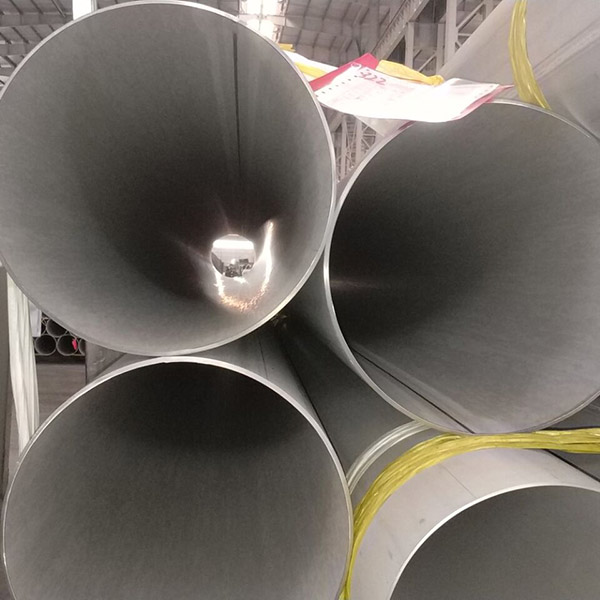

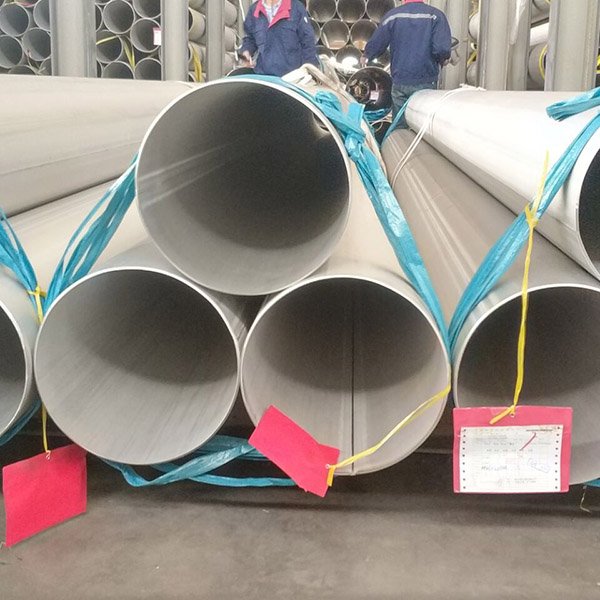

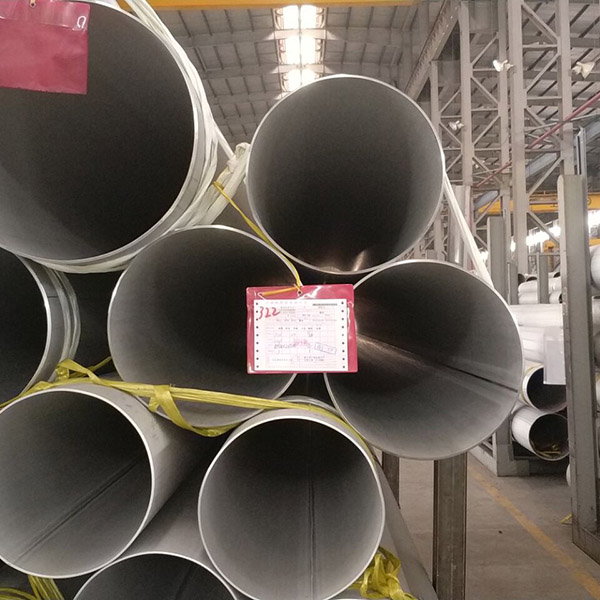

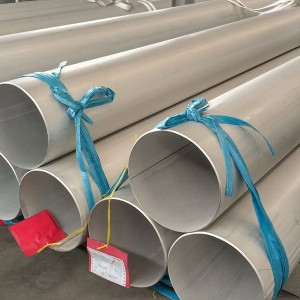

Tubería soldada de acero inoxidable
Descripción del producto
¿Qué es la tubería soldada de acero inoxidable?
Material de bajo costo y resistencia a la corrosión fabricado con tubería de acero inoxidable.Se aplica en varias industrias para diferentes partes.No sólo es resistente y duradero con un acabado superficial perfecto, sino que también tiene una excelente resistencia.
Los tubos soldados de acero inoxidable tienen resistencia a la oxidación y una excelente resistencia a las altas temperaturas.Está fabricado con los mejores materiales y está diseñado para uso industrial.Disponemos de varios rangos de dimensiones para adaptarnos a la mayoría de las aplicaciones, como las petroleras, químicas, medicinales y alimentarias.
Especificaciones del producto
Especificaciones disponibles
| nombre del producto | Estándar ejecutivo | Dimensión | Código de acero/grado de acero |
| Tuberías industriales | ASTM A312, A358, A778, JIS G3459 | Diámetro exterior: 1/4"~40" PESO: SCH5S~SCH80S | TP304, TP304L, TP316L, SUS304TP |
| Tubos para Calderas e Intercambiadores de Calor, Tuberías de Servicios Generales | ASTM A249, A269, JIS G3463 | Diámetro exterior: 15,9 ~ 139,8 mm PESO: 1,6~5,0 mm | TP304, TP304L, TP316L, SUS304TB |
| Tubos Mecánicos y Estructurales | ASTM A554, JIS G3446 | Diámetro exterior: 7,9 ~ 152,4 mm PESO: 0,5~6,5 mm | MT304, MT304L, MT316L, MT430 Grado 201, 202 según STD SUS304 del molino |
| Tubos cuadrados | ASTM A554 | Diámetro exterior: 12,7x12,7~150x150mm PESO: 0,7~6,5 mm | MT304, MT304L, MT316L, MT430 Grado 201, 202 según STD del molino |
| Tubos rectangulares | ASTM A554 | Diámetro exterior: 10x20~100x200mm PESO: 0,7~6,5 mm | MT304, MT304L, MT316L, MT430 Grado 201, 202 según STD del molino |
| Tubería sanitaria | ASTM A270 JISG3447 | Diámetro exterior: 25,4~165,2 mm PESO: 0,8~3,05 mm | TP304, TP304L, TP316L, SUS304TBS |
| Tuberías de gran calibre para tuberías ordinarias | JISG3448 | Diámetro exterior: 15,88 ~ 318,5 mm PESO: 0,8~3,0 mm | SUS304TPD |
| Tuberías de gran diámetro | JISG3468 | Diámetro exterior: 14"~40" PESO: SCH5S~SCH40S | SUS304TPY |
Composición química
Composición química de la tubería soldada de acero inoxidable ASTM A554
| UNS | Calificación | Carbón | Manganeso | Fósforo | Azufre | Silicio | Níquel | Cromo | Molibdeno |
| S3165 | MT-304 | 0,08 | 2.0 | 0,045 | 0,03 | 1.0 | 8,0–11,0 | 18,0–20,0 | ... |
| MT-304L | 0.035B | 2.0 | 0,045 | 0,03 | 1.0 | 8,0–13,0 | 18,0–20,0 | ... | |
| MT-316 | 0,08 | 2.0 | 0,045 | 0,03 | 1.0 | 10,0–14,0 | 16,0–18,0 | 2,0–3,0 | |
| MT-316L | 0.035B | 2.0 | 0,045 | 0,03 | 1.0 | 10,0–15,0 | 16,0–18,0 | 2,0–3,0 |
Composición química de la tubería soldada de acero inoxidable ASTM A312
| Calificación | UNS Designación | Composición | |||||||
| Carbón | Manganeso | Fosforoso | Azufre | Silicio | Cromo | Níquel | Molibdeno | ||
| TP304 | S30400 | 0,08 | 2.00 | 0,045 | 0.030 | 1.00 | 18.0 – 20.00 | 8.0-11.0 | ... |
| TP304L | S30403 | 0,035D | 2.00 | 0,045 | 0,03 | 1.00 | 18.0 – 20.00 | 8,0-113,0 | ... |
| TP304H | S30409 | 0,04 – 0,10 | 2.00 | 0,045 | 0,03 | 1.00 | 18.0 – 20.00 | 8.0-11.0 | ... |
| ... | S30415 | 0,04 – 0,06 | 0,8 | 0,045 | 0,03 | 1,00 –2,00 | 18,0 – 19,0 | 9.0-10.0 | ... |
| TP304N | S30451 | 0,08 | 2.00 | 0,045 | 0,03 | 1.00 | 18.0 – 20.00 | 8.0-18.0 | ... |
| TP304LN | S30453 | 0.035 | 2.00 | 0,045 | 0,03 | 1.00 | 18.0 – 20.00 | 8.0-12.0 | ... |
| TP316 | S31600 | 0,08 | 2.00 | 0,045 | 0,03 | 1.00 | 16,0-18,0 | 11.0-14.0E | ... |
| TP316L | S31603 | 0,035D | 2.00 | 0,045 | 0,03 | 1.00 | 16,0-18,0 | 10,0-14,0 | ... |
| TP316H | S31609 | 0,04 – 0,10 | 2.00 | 0,045 | 0,03 | 1.00 | 16,0-18,0 | 10,0-14,0E | ... |
| TP316Ti | S31635 | 0,08 | 2.00 | 0,045 | 0,03 | 0,75 | 16,0-18,0 | 10,0-14,0 | 53 (C+N) –0,70 |
| TP316N | S31651 | 0,08 | 2.00 | 0,045 | 0,03 | 1.00 | 16,0-18,0 | 11.0-14.0E | ... |
| TP316LN | S31635 | 0.035 | 2.00 | 0,045 | 0,03 | 1.00 | 16,0-18,0 | 11.0-14.0E | ... |
Propiedades mecánicas
Propiedades mecánicas de la tubería soldada de acero inoxidable ASTM A554
| Calificación | Resistencia a la tracción, mín. | Límite elástico, mín. | ||
| ksi | MPa | ksi | MPa | |
| MT 429 y MT 430 | 60 | 414 | 35 | 241 |
| MT-430-Ti | 60 | 414 | 30 | 207 |
| MT 304L y MT 316L | 70 | 483 | 25 | 172 |
| S31655 | 92 | 635 | 45 | 310 |
| Todos los demás aceros austeníticos | 75 | 517 | 30 | 207 |
| MT 409 | 55 | 379 | 30 | 207 |
| Todos los demás ferríticos | 60 | 414 | 35 | 241 |
| S31803 | 90 | 620 | 65 | 450 |
| S32003 | 100 | 690 | 70 | 485 |
| S32202 | 94 | 650 | 65 | 450 |
| S32205 | 95 | 655 | 65 | 450 |
| S32304 | 87 | 600 | 58 | 400 |
| S32550 | 110 | 760 | 80 | 550 |
| S32750 | 116 | 795 | 80 | 550 |
| S32760 | 108 | 750 | 80 | 550 |
| S81921 | 90 | 620 | 65 | 450 |
| S82011 | 101 | 700 | 75 | 515 |
Propiedades mecánicas de la tubería soldada de acero inoxidable ASTM A312
| Calificación | UNS Designación | Resistencia a la tracción min, ksi [MPa] | límite elástico, min, ksi [MPa] |
| TP304 | S30400 | 75[515] | 30[205] |
| TP304L | S30403 | 70[485] | 25[170] |
| TP304H | S30409 | 75[515] | 30[205] |
| ... | S30415 | 87[600] | 42[290] |
| TP304N | S30451 | 80[550] | 35[240] |
| TP304LN | S30453 | 75[515] | 30[205] |
| TP316 | S31600 | 75[515] | 30[205] |
| TP316L | S31603 | 70[485] | 25[170] |
| TP316H | S31609 | 75[515] | 30[205] |
| ... | S31635 | 75[515] | 30[205] |
| TP316N | S31651 | 80[550] | 35[240] |
| TP316LN | S31653 | 75[515] | 30[205] |
Solicitud
La tubería (tubo) de acero inoxidable tiene excelentes características de resistencia a la corrosión y acabado suave.La tubería (tubo) de acero inoxidable se usa comúnmente en equipos exigentes como automóviles, procesamiento de alimentos, instalaciones de tratamiento de agua, procesamiento de petróleo y gas, refinerías y petroquímicos, cervecerías e industrias energéticas.
- Industrias automotrices
- Procesamiento de alimentos
- Instalaciones de tratamiento de agua.
- Cervecerías e industrias energéticas.
Tabla de tamaños de tubos soldados de acero inoxidable
| Designador NPS | Diámetro exterior pulg. | Programe 5S en. | Horario 10S en. | Horario 40S en. | Horario 80S en. |
| 1/4 | 0,54 | 0.065 | 0,088 | 0.119 | |
| 3/8 | 0,675 | 0.065 | 0.091 | 0.126 | |
| 1/2 | 0,84 | 0.065 | 0.083 | 0.109 | 0,147 |
| 3/4 | 1.05 | 0.065 | 0.083 | 0.113 | 0.154 |
| 1.0 | 1.315 | 0.065 | 0.109 | 0.133 | 0,179 |
| 1 1/4 | 1,66 | 0.065 | 0.109 | 0,14 | 0,191 |
| 1 1/2 | 1.9 | 0.065 | 0.109 | 0.145 | 0,2 |
| 2 | 2.375 | 0.065 | 0.109 | 0.154 | 0.218 |
| 2 1/2 | 2.875 | 0.083 | 0,12 | 0.203 | 0.276 |
| 3 | 3.5 | 0.083 | 0,12 | 0.216 | 0.3 |
| 3 1/2 | 4 | 0.083 | 0,12 | 0.226 | 0.318 |
| 4 | 4.5 | 0.083 | 0,12 | 0,237 | 0.337 |
| 5 | 5.563 | 0.109 | 0,134 | 0.258 | 0.375 |
| 6 | 6.625 | 0.109 | 0,134 | 0,28 | 0,432 |
| 8 | 8.625 | 0.109 | 0.148 | 0.322 | 0,5 |
| 10 | 10,75 | 0,134 | 0.165 | 0.365 | 0,5 |
| 12 | 12,75 | 0,156 | 0,18 | 0.375 | 0,5 |
Proceso de fabricación de tubos soldados de acero inoxidable:
Prueba:
prueba PMI
