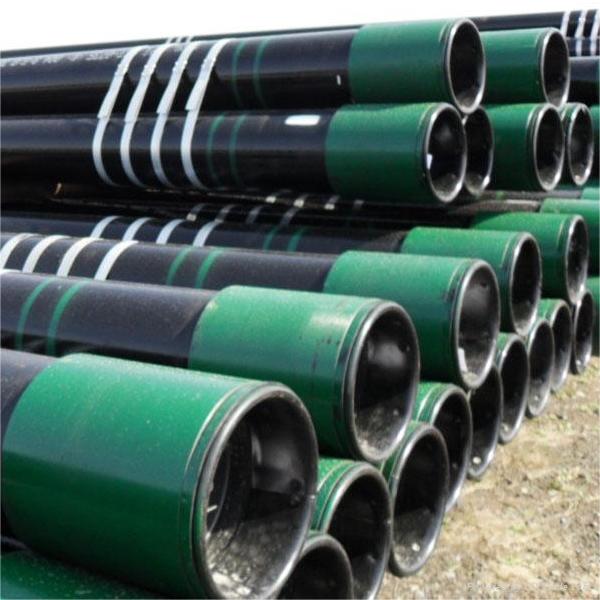

Tubi di rivestimento e tubazione OCTG
Dettagli del tubo di rivestimento e tubazione OCTG
Che cosa sono i tubi di rivestimento e i tubi OCTG?
OCTG è l'acronimo di Oil Country Tubular Goods. OCTG è un tubo utilizzato nella produzione di petrolio e gas. Questo tubo viene utilizzato sia onshore che offshore per la produzione di petrolio e gas. Oil Country Tubular Goods è una collezione di prodotti metallici laminati come aste di perforazione, tubi di rivestimento e tubing, tubi di linea, giunti, connessioni e accessori utili nella produzione di petrolio e gas. Questi prodotti OCTG sono realizzati secondo le specifiche stabilite dall'API (American Petroleum Institute). Secondo le specifiche API, i tubi OCTG per petrolio e gas sono classificati in più di dieci gradi diversi, a seconda delle loro prestazioni e dei materiali utilizzati. I prodotti OCTG possono essere senza saldatura o saldati. Sono disponibili in diverse dimensioni e lunghezze. Bestar Steel offre sia tubi senza saldatura che saldati.
Composizioni chimiche del tubo di rivestimento
| Standard | Grado | Composizioni chimiche(（％） | |||||||||
| API SPEC 5CT | J55 | C | Si | Mn | P | S | Cr | Ni | Cu | Mo | V |
| K55 | 0,34~0,39 | 0,20~0,35 | 1,25~1,50 | ≤0,020 | ≤0,015 | ≤0,15 | ≤0,20 | ≤0,20 | / | / | |
| N80 | 0,34~0,38 | 0,20~0,35 | 1.45~1.70 | ≤0,020 | ≤0,015 | ≤0,15 | / | / | / | 0,11~0,16 | |
| L80 | 0,15~0,22 | ≤1,00 | 0,25~1,00 | ≤0,020 | ≤0,010 | 12.0~14.0 | ≤0,20 | ≤0,20 | / | / | |
| Pagina 110 | 0,26~0,395 | 0,17~0,37 | 0,40~0,70 | ≤0,020 | ≤0,010 | 0,80~1.10 | ≤0,20 | ≤0,20 | 0,15~0,25 | ≤0,08 | |
Proprietà meccaniche del tubo di rivestimento
| Grado | Tipo | Allungamento totale sotto carico (%) | Resistenza allo snervamento (min)Mpa | Resistenza allo snervamento (max)Mpa | Resistenza alla trazione min Mpa | Durezza Massimo (HRC) | Durezza Max (HBW) |
| J55 | - | 0,5 | 379 | 552 | 517 | - | - |
| K55 | - | 0,5 | 379 | 552 | 655 | - | - |
| N80 | 1 | 0,5 | 552 | 758 | 689 | - | - |
| N80 | Q | 0,5 | 552 | 758 | 689 | - | - |
| L80 | 1 | 0,5 | 552 | 655 | 655 | 23 | 241 |
| L80 | 9Cr | 0,5 | 552 | 655 | 655 | 23 | 241 |
| L80 | 13Cr | 0,5 | 552 | 655 | 655 | 23 | 241 |
| C90 | - | 0,5 | 621 | 724 | 689 | 25.4 | 255 |
| C95 | - | 0,5 | 655 | 758 | 724 | - | - |
| T95 | - | 0,5 | 655 | 758 | 724 | 25.4 | 255 |
| Pagina 110 | - | 0,6 | 758 | 965 | 862 | - | - |
| Q125 | Tutto | 0,65 | 862 | 1034 | 931 | - | - |
Codici colore per tubi e rivestimenti API 5CT
Tabella delle dimensioni dei tubi di rivestimento e dei tubi OCTG
Tabella delle dimensioni del tubo di rivestimento
| Diametro esterno (pollici) | Peso disponibile (libbre per piede) |
| 4-1/2 | Da 9,50 PPF a 15,10 PPF |
| 5 | Da 11,50 PPF a 24,10 PPF |
| 5-1/2 | Da 14,00 PPF a 43,10 PPF |
| 6-5/8 | Da 20,00 PPF a 32,00 PPF |
| 7 | Da 17,00 PPF a 57,10 PPF |
| 7-5/8 | Da 24,00 PPF a 55,30 PPF |
| 7-3/4 | 46.10 PPF |
| 8-5/8 | Da 24,00 PPF a 49,00 PPF |
| 9-5/8 | Da 32,30 PPF a 75,60 PPF |
| 10-3/4 | Da 32,75 PPF a 85,30 PPF |
| 11-3/4 | Da 42,00 PPF a 71,00 PPF |
| 13-3/8 | Da 48,00 PPF a 72,00 PPF |
| 16 | Da 65,00 PPF a 109,00 PPF |
| 18-5/8 | 87,50 PPF |
| 20 | Da 94,00 PPF a 133,00 PPF |
Tabella delle dimensioni dei tubi
| Diametro esterno (pollici) | Peso corrispondente (libbre per piede) |
| 1.050 | Da 1,14 PPF a 1,54 PPF |
| 1.315 | Da 1,70 PPF a 2,24 PPF |
| 1.660 | Da 2,09 PPF a 3,07 PPF |
| 1.900 | Da 2,40 PPF a 5,15 PPF |
| 2.063 | Da 3,24 PPF a 4,50 PPF |
| 2-3/8 | Da 4,00 PPF a 7,45 PPF |
| 2-7/8 | Da 6,40 PPF a 11,50 PPF |
| 3-1/2 | Da 7,70 PPF a 17,00 PPF |
| 4 | Da 9,50 PPF a 22,20 PPF |
| 4-1/2 | Da 12,60 PPF a 26,10 PPF |
Applicazione di tubi di rivestimento e tubazione OCTG
- Non convenzionale
- Acque profonde
- Acqua bassa
- HP/HT e pozzi profondi
- Pozzi orizzontali e a portata estesa
- Rivestimento durante la perforazione
- Hermal (SAGD e CSS)
- Connessioni premium TenarisHydril
- Rivestimenti interni
- Aste di aspirazione premium
