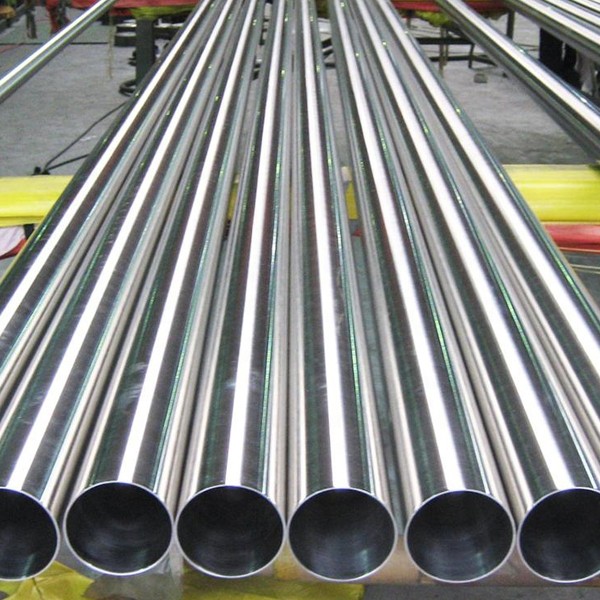

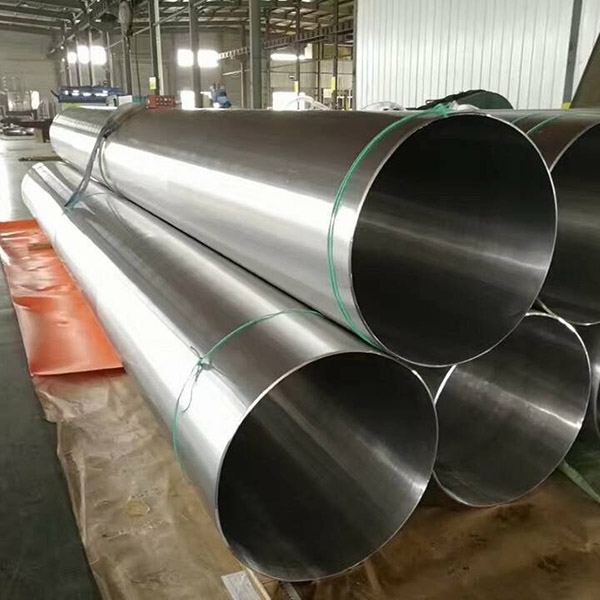

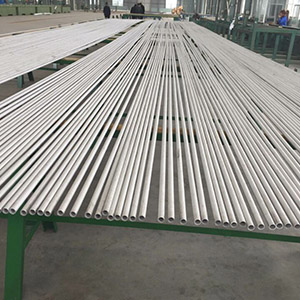

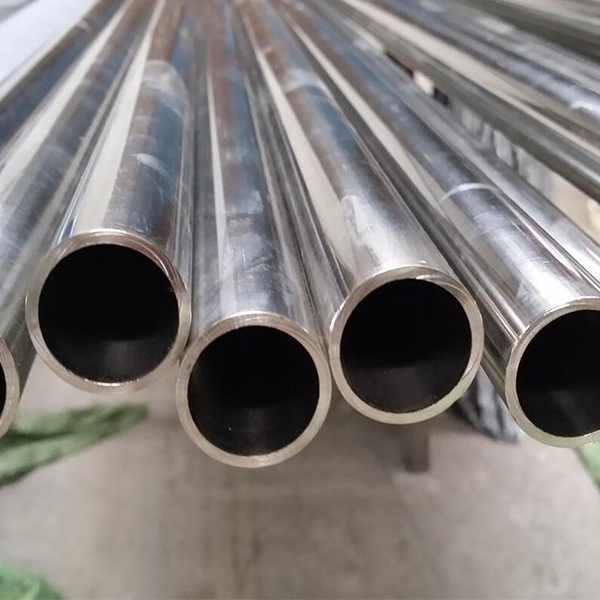

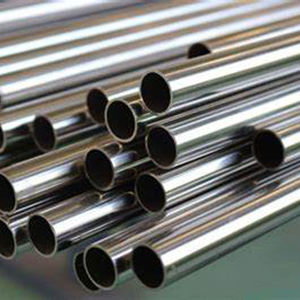

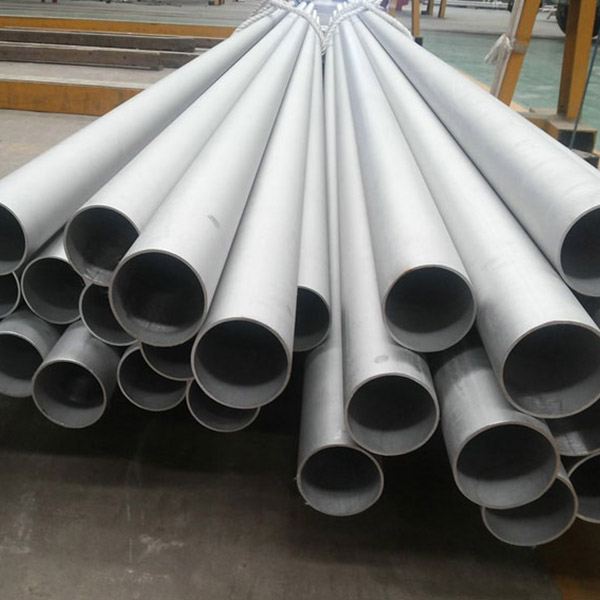

Pipa Seamless Stainless Steel
Deskripsi Produk
Apa itu Pipa Seamless Stainless Steel?
Material berbiaya rendah dan tahan korosi yang diproduksi dari pipa baja tahan karat. Material ini diaplikasikan di berbagai industri untuk berbagai bagian. Tidak hanya tahan lama dan awet dengan permukaan yang sempurna, tetapi juga memiliki kekuatan yang sangat baik.
Baja tahan karat adalah salah satu material yang populer dan serbaguna. Pipa baja tahan karat tanpa sambungan banyak digunakan di bidang komersial dan industri, terutama untuk transportasi fluida. Baja ini memiliki kinerja unggul dalam tekanan tinggi, kekuatan tinggi, dan ketahanan korosi. Hal ini digunakan dalam aplikasi yang membutuhkan kekuatan suhu tinggi dan ketahanan korosi yang unggul. Lebih lanjut, baja tahan karat mudah dibersihkan dan tidak mudah kusam. Ketahanan tekanan tertinggi ditandai oleh pipa baja tahan karat tanpa sambungan yang terbuat dari batang baja yang dibor sepanjang pipa, seperti halnya pipa yang digunakan untuk pembuatan laras senjata api.
Spesifikasi Produk
Spesifikasi yang Tersedia
| Nama Produk | Standar Eksekutif | Dimensi | Kode Baja / Kelas Baja |
| Pipa Baja Tahan Karat Austenitik Tanpa Sambungan | ASTM A312/A312M, ASME SA312/SA312M | Diameter luar: 1/4"~20" WT: SCH5S~SCH80S | TP304, TP304L, TP304H, TP310, TP310S, TP316, TP316L, TP316Ti, TP317, TP317L, TP321, TP321H, TP347, TP347H |
| Pipa Baja Tahan Karat Austenitik Tanpa Sambungan untuk Penggunaan Umum | ASTM A269, ASME SA269 | Diameter luar: 6,0~50,8 mm Berat: 0,8~10,0 mm | TP304, TP304L, TP304H, TP310, TP310S, TP316, TP316L, TP316Ti, TP317, TP317L, TP321, TP321H, TP347, TP347H |
| Tabung Boiler, Superheater, dan Penukar Panas dari Baja Paduan Austenitik Tanpa Sambungan | ASTM A213/A213M, ASME SA213/SA213M | Diameter luar: 6,0~50,8 mm Berat: 0,8~10,0 mm | TP304, TP304L, TP304H, TP310, TP310S, TP316, TP316L, TP316Ti, TP317, TP317L, TP321, TP321H, TP347, TP347H |
| Pipa Stainless Steel Dupleks Tanpa Sambungan untuk Penggunaan Umum | ASTM A789 / A789M | Diameter luar: 19,0~60,5 mm Berat: 1,2~5,0 mm | S31803, S32205, S32750 |
| Pipa Baja Tahan Karat Dupleks Tanpa Sambungan | ASTM A790 / A790M | Diameter luar: 3/4"~10" WT: SCH5S~SCH80S | S31803, S32205, S32750 |
| Pipa Mekanik Baja Tahan Karat Tanpa Sambungan | ASTM A511 | Diameter luar: 6,0~50,8 mm Berat: 1,8~10,0 mm | MT304, MT304L, MT304H, MT310, MT310S, MT316, MT316L, MT317, MT317L, MT321, MT321H, MT347 |
| Tabung Baja Tahan Karat Tanpa Sambungan untuk Keperluan Tekanan | EN 10216, DIN 17456, 17458 | Diameter luar: 6,0~530,0 mm Berat: 0,8~34,0 mm | 1.4301, 1.4307, 1.4541, 1.4401, 1.4404, 1.4571, 1.4878, 1.4432, 1.4462 |
Komposisi Kimia
Komposisi Kimia Pipa Seamless Stainless Steel ASTM A213
| Nilai | PBB Penamaan | Komposisi | |||||||
| Karbon | Mangan | Fosfor | Sulfur | Silikon | Kromium | Nikel | Molibdenum | ||
| C | S25700 | 0,02 | 2.00 | 0,025 | 0,010 | 6,5-8,0 | 8.0-11.5 | 22.0-25.0 | 0,50 |
| TP304 | S30400 | 0,08 | 2.00 | 0,045 | 0,030 | 1.00 | 18.0-20.0 | 8.0-11.0 | ... |
| TP304L | S30403 | 0,035D | 2.00 | 0,045 | 0,030 | 1.00 | 18.0-20.0 | 8.0-12.0 | ... |
| TP304H | S30409 | 0,04–0,10 | 2.00 | 0,045 | 0,030 | 1.00 | 18.0-20.0 | 8.0-11.0 | ... |
| C | S30432 | 0,07–0,13 | 0,50 | 0,045 | 0,030 | 0,03 | 17.0-19.0 | 7,5-10,5 | ... |
| TP304N | S30451 | 0,08 | 2.00 | 0,045 | 0,030 | 1.00 | 18.0-20.0 | 8.0-11.0 | ... |
| TP304LN | S30453 | 0,035D | 2.00 | 0,045 | 0,030 | 1.00 | 18.0-20.0 | 8.0-11.0 | ... |
| C | S30615 | 0,016–0,24 | 2.00 | 0,030 | 0,030 | 3.2-4.0 | 17.0-19.5 | 13,5-16,0 | ... |
| C | S30815 | 0,05–0,10 | 0,80 | 0,040 | 0,030 | 1.40-2.00 | 20.0-22.0 | 10.0-12.0 | ... |
| TP316 | S31600 | 0,08 | 2.00 | 0,045 | 0,030 | 1.00 | 16.0-18.0 | 10.0-14.0 | 2.00–3.00 |
| TP316L | S31603 | 0,035D | 2.00 | 0,045 | 0,030 | 1.00 | 16.0-18.0 | 10.0-14.0 | 2.00–3.00 |
| TP316H | S31609 | 0,04–0,10 | 2.00 | 0,045 | 0,030 | 1.00 | 16.0-18.0 | 11.0-14.0 | 2.00–3.00 |
| TP316N | S31651 | 0,08 | 2.00 | 0,045 | 0,030 | 1.00 | 16.0-18.0 | 10.0-13.0 | 2.00–3.00 |
| TP316LN | S31653 | 0,035D | 2.00 | 0,045 | 0,030 | 1.00 | 16.0-18.0 | 10.0-13.0 | 2.00–3.00 |
Komposisi Kimia Pipa Seamless Stainless Steel ASTM A312
| Nilai | PBB Penamaan | Komposisi | |||||||
| Karbon | Mangan | Fosfor | Sulfur | Silikon | Kromium | Nikel | Molibdenum | ||
| TP304 | S30400 | 0,08 | 2.00 | 0,045 | 0,030 | 1.00 | 18.0 – 20.00 | 8.0-11.0 | ... |
| TP304L | S30403 | 0,035 D | 2.00 | 0,045 | 0,03 | 1.00 | 18.0 – 20.00 | 8.0-113.0 | ... |
| TP304H | S30409 | 0,04 – 0,10 | 2.00 | 0,045 | 0,03 | 1.00 | 18.0 – 20.00 | 8.0-11.0 | ... |
| ... | S30415 | 0,04 – 0,06 | 0,8 | 0,045 | 0,03 | 1.00 – 2.00 | 18.0 – 19.0 | 9.0-10.0 | ... |
| TP304N | S30451 | 0,08 | 2.00 | 0,045 | 0,03 | 1.00 | 18.0 – 20.00 | 8.0-18.0 | ... |
| TP304LN | S30453 | 0,035 | 2.00 | 0,045 | 0,03 | 1.00 | 18.0 – 20.00 | 8.0-12.0 | ... |
| TP316 | S31600 | 0,08 | 2.00 | 0,045 | 0,03 | 1.00 | 16.0-18.0 | 11.0-14.0E | ... |
| TP316L | S31603 | 0,035 D | 2.00 | 0,045 | 0,03 | 1.00 | 16.0-18.0 | 10.0-14.0 | ... |
| TP316H | S31609 | 0,04 – 0,10 | 2.00 | 0,045 | 0,03 | 1.00 | 16.0-18.0 | 10.0-14.0E | ... |
| TP316Ti | S31635 | 0,08 | 2.00 | 0,045 | 0,03 | 0,75 | 16.0-18.0 | 10.0-14.0 | 53 (C+N) –0,70 |
| TP316N | S31651 | 0,08 | 2.00 | 0,045 | 0,03 | 1.00 | 16.0-18.0 | 11.0-14.0E | ... |
| TP316LN | S31635 | 0,035 | 2.00 | 0,045 | 0,03 | 1.00 | 16.0-18.0 | 11.0-14.0E | ... |
Sifat Mekanis
Sifat Mekanik Pipa Seamless Stainless Steel ASTM A213
| Nilai | PBB Penamaan | Kekuatan Tarik menit, ksi [MPa] | Kekuatan Luluh, menit, ksi [MPa] |
| TP304 | S30400 | 75[515] | 30[205] |
| TP304L | S30403 | 70[485] | 25[170] |
| TP304H | S30409 | 75[515] | 30[205] |
| ... | S30432 | 80[550] | 30[205] |
| TP304N | S30451 | 80[550] | 35[240] |
| TP304LN | S30453 | 75[515] | 30[205] |
| TP316 | S31600 | 75[515] | 30[205] |
| TP316L | S31603 | 70[485] | 25[170] |
| TP316H | S31609 | 75[515] | 30[205] |
| TP316N | S31651 | 80[550] | 35[240] |
Sifat Mekanis Pipa Seamless Stainless Steel ASTM A312
| Nilai | PBB Penamaan | Kekuatan Tarik menit, ksi [MPa] | Kekuatan Luluh, menit, ksi [MPa] |
| TP304 | S30400 | 75[515] | 30[205] |
| TP304L | S30403 | 70[485] | 25[170] |
| TP304H | S30409 | 75[515] | 30[205] |
| . . . | S30415 | 87[600] | 42[290] |
| TP304N | S30451 | 80[550] | 35[240] |
| TP304LN | S30453 | 75[515] | 30[205] |
| TP316 | S31600 | 75[515] | 30[205] |
| TP316L | S31603 | 70[485] | 25[170] |
| TP316H | S31609 | 75[515] | 30[205] |
| . . . | S31635 | 75[515] | 30[205] |
| TP316N | S31651 | 80[550] | 35[240] |
| TP316LN | S31653 | 75[515] | 30[205] |
Aplikasi
Pipa baja tahan karat tanpa sambungan dapat menahan suhu tinggi untuk menjaga kebersihan dan kemurnian material yang bersentuhan langsung dengan baja tahan karat. Pipa dan tabung baja tahan karat digunakan di pabrik kimia, bidang penerbangan, peralatan kelautan, transportasi kriogenik, industri medis dan arsitektur.
- Pabrik kimia
- Bidang penerbangan
- Peralatan kelautan
- Transportasi kriogenik
- Industri medis & arsitektur
Tabel ukuran pipa baja tahan karat tanpa sambungan
| Nominal | OD | Sekolah 5S | Sekolah 10S | Sch-40S | Sch-80S | Sch-160S | Sch-XXS | |||||||
| mm | inci | mm | WT mm | Berat Kg/mt | WT mm | Berat Kg/mt | WT mm | Berat Kg/mt | WT mm | Berat Kg/mt | WT mm | Berat Kg/mt | WT mm | Berat Kg/mt |
| 3 | 1/8 | 10.3 | 1.24 | 0,276 | 1.24 | 0,28 | 1,73 | 0,37 | 2.41 | 0,47 | - | - | - | - |
| 6 | 1/4 | 13.7 | 1.24 | 0,39 | 1,65 | 0,49 | 2.24 | 0,631 | 3.02 | 0,8 | - | - | - | - |
| 10 | 3/8 | 17.1 | 1.24 | 0,49 | 1,65 | 0,63 | 2.31 | 0,845 | 3.2 | 1.1 | - | - | - | - |
| 15 | 1/2 | 21.3 | 1,65 | 0,8 | 2.11 | 1 | 2,77 | 1.27 | 3,75 | 1.62 | 4,75 | 1,94 | 7.47 | 2.55 |
| 20 | 3/4 | 26.7 | 1,65 | 1.03 | 2.11 | 1.28 | 2,87 | 1,68 | 3,91 | 2.2 | 5.54 | 2,89 | 7,82 | 3.63 |
| 25 | 1 | 33.4 | 1,65 | 1.3 | 2,77 | 2.09 | 3.38 | 2.5 | 4.55 | 3.24 | 6.35 | 4.24 | 9.09 | 5.45 |
| 32 | 1,25 | 42.2 | 1,65 | 1,65 | 2,77 | 2.7 | 3.56 | 3.38 | 4,85 | 4.47 | 6.35 | 5.61 | 9.7 | 7,77 |
| 40 | 1.5 | 48.3 | 1,65 | 1,91 | 2,77 | 3.11 | 3.68 | 4.05 | 5.08 | 5.41 | 7.14 | 7,25 | 10.16 | 9.54 |
| 50 | 2 | 60.3 | 1,65 | 2.4 | 2,77 | 3,93 | 3,91 | 5.44 | 5.54 | 7.48 | 8,74 | 11.1 | 11.07 | 13.44 |
| 65 | 2.5 | 73 | 2.11 | 3,69 | 3.05 | 5.26 | 5.16 | 8.63 | 7.01 | 11.4 | 9.53 | 14.9 | 14.2 | 20.39 |
| 80 | 3 | 88,9 | 2.11 | 4.51 | 3.05 | 6.45 | 5.49 | 11.3 | 7,62 | 15.2 | 11.1 | 21.3 | 15.24 | 27,65 |
| 100 | 4 | 114.3 | 2.11 | 5,84 | 3.05 | 8.36 | 6.02 | 16.07 | 8.56 | 22.3 | 13.49 | 33,54 | 17.12 | 41.03 |
| 125 | 5 | 141.3 | 2,77 | 9.47 | 3.4 | 11.57 | 6.55 | 21.8 | 9.53 | 31,97 | 15,88 | 49.11 | 19.05 | 57,43 |
| 150 | 6 | 168.3 | 2,77 | 11.32 | 3.4 | 13,84 | 7.11 | 28.3 | 10,97 | 42.7 | 18.2 | 67,56 | 21,95 | 79,22 |
| 200 | 8 | 219.1 | 2,77 | 14,79 | 3,76 | 19,96 | 8.18 | 42.6 | 12.7 | 64.6 | 23 | 111.2 | 22.23 | 107,8 |
| 250 | 10 | 273.1 | 3.4 | 22,63 | 4.19 | 27,78 | 9.27 | 60,5 | 12.7 | 96 | 28.6 | 172.4 | 25.4 | 155.15 |
| 300 | 12 | 323,9 | 3,96 | 31,25 | 4.57 | 36 | 9.52 | 73,88 | 12.7 | 132 | 33.32 | 238,76 | 25.4 | 186,97 |
| 350 | 14 | 355.6 | 3,96 | 34.36 | 4,78 | 41.3 | 11.13 | 94,59 | 19.05 | 158.08 | 35,71 | 281.7 | - | - |
| 400 | 16 | 406.4 | 4.19 | 41.56 | 4,78 | 47,29 | 12.7 | 123.3 | 21.41 | 203.33 | 40.46 | 365.11 | - | - |
| 450 | 18 | 457.2 | 4.19 | 46.8 | 4,78 | 53,42 | 14.27 | 155,8 | 23.8 | 254,36 | 45,71 | 466.4 | - | - |
| 500 | 20 | 508 | 4,78 | 59,25 | 5.54 | 68,71 | 15.09 | 183,42 | 26.19 | 311.2 | 49,99 | 564,68 | - | - |
| 600 | 24 | 609.6 | 5.54 | 82,47 | 6.35 | 94.45 | 17.48 | 255,41 | 30,96 | 442.08 | 59,54 | 808.22 | - | - |

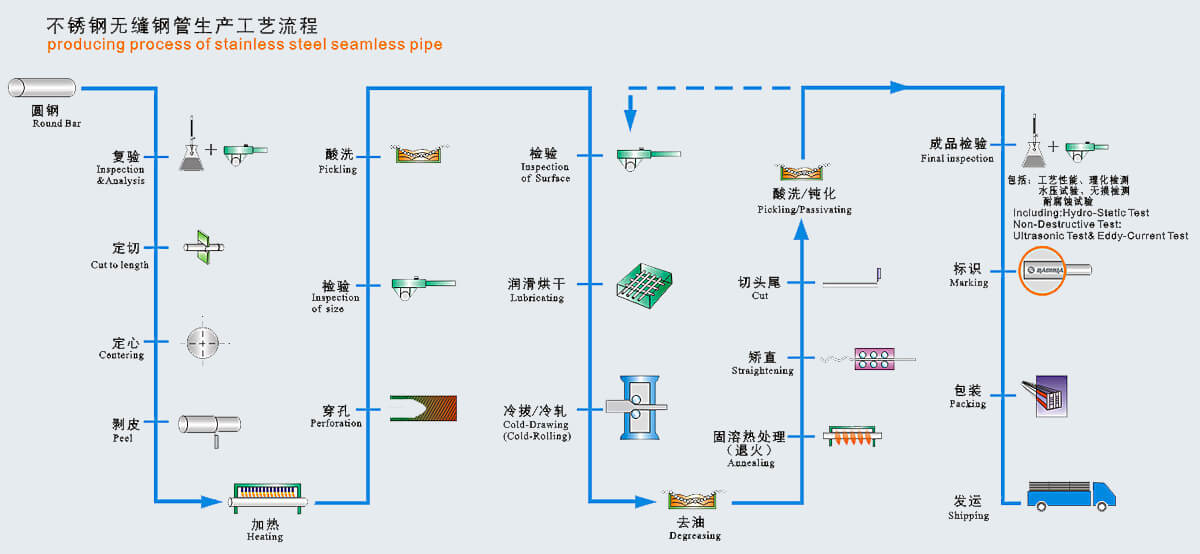

Proses Pembuatan Pipa Seamless Stainless Steel
